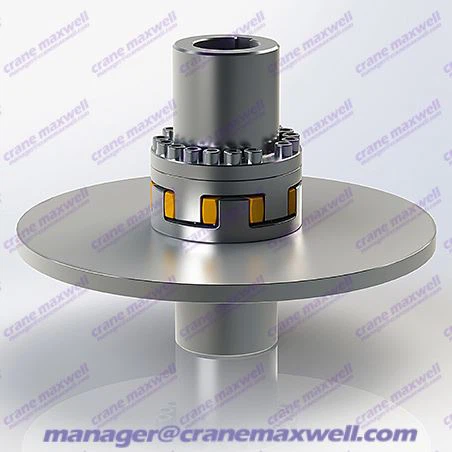

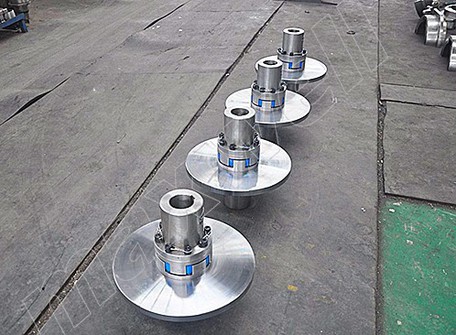

MLPK Pruimenbloesem elastische koppeling met remschijf



MLPK pruimenbloesem elastische koppeling met remschijf is een hoogwaardige mechanische koppeling- die een remschijf en een elastisch element integreert. Het kan niet alleen koppel overbrengen, maar ook mechanische remcontrole realiseren. Het is geschikt voor mechanische transmissiesystemen die frequente start- en stop- of remfuncties vereisen.



Specificaties pruimenbloesemkoppeling



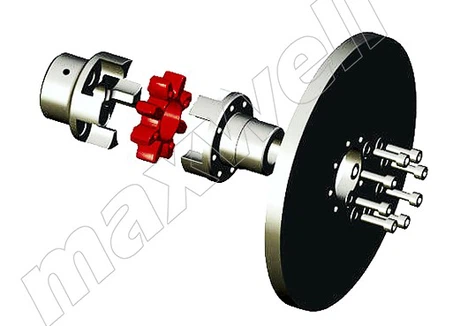

Pruimenbloesemkoppeling onderdelen





Werkingsprincipe

De pruimenbloesem-elastische koppeling met remschijf is een mechanisch koppelapparaat met koppeloverbrenging, trillingsbuffer- en remfuncties. Het werkingsprincipe kan in twee delen worden verdeeld: het transmissieproces en het remproces:



Overdrachtsproces (krachtoverbrenging)
Koppeloverbrenging:

Het vermogen wordt ingevoerd vanaf de aandrijfas en via de halve koppeling (flens) overgebracht naar het pruimenbloesem-vormige elastische kussen (meestal gemaakt van polyurethaan). De convexe tanden van het elastische kussen grijpen in de groeven van de andere koppelingshelft, waardoor het koppel op de aangedreven as wordt overgebracht.

Kenmerken: elastische vervorming kan schokken absorberen en kleine afwijkingen (radiaal, hoekig, axiaal) compenseren.
Afwijkingscompensatie:

Radiale afwijking (foutieve uitlijning van twee- assen): Het elastische kussen wordt vervormd onder druk en een bepaalde afwijking is toegestaan ​​(meestal 0,1~0,5 mm).

Hoekafwijking (hoekafwijking van twee assen): het elastische kussen kan worden gedraaid om zich aan te passen (meestal minder dan of gelijk aan 5 graden).





Remproces (stop of blokkeer)
 Functie remschijf:
De koppeling is geïntegreerd met een stalen remschijf (meestal buiten of in het midden van de flens). Wanneer een externe rem (zoals een remklauw) de remschijf vastklemt, wordt de rotatie van de koppeling door wrijving gedwongen te stoppen.
 Functies:
De remschijf is vast verbonden met de koppeling en de remkracht werkt rechtstreeks op het transmissiesysteem.
Het elastische remblok wordt tijdens het remmen eerst samengedrukt en vervormd, wat een kleine vertraging kan veroorzaken (maar het ontwerp van de remschijf zorgt voor de uiteindelijke stevige vergrendeling).





Toepasselijke scenario's



Algemene industrie
Ventilatoren en waterpompen: worden gebruikt om de motor en de waaier/pompas met elkaar te verbinden, de impact van het starten-stoppen te absorberen en de overdracht van trillingen te verminderen.

Textielmachines: zoals spinmachines en weefgetouwen, passen zich aan frequente voorwaartse en achterwaartse rotatie aan en verminderen de slijtage van het transmissiesysteem.

Licht-industriële apparatuur: verpakkingsmachines, drukmachines, scenario's die een hoge-precieze start- en weinig onderhoud vereisen.



Zware industrie en energie
Metallurgie en mijnbouw: walserijen, brekers, aandrijfrollen van transportbanden zijn bestand tegen omgevingen met gemiddeld koppel en trillingen.

Petrochemie: compressoren, mengapparatuur, profiteer van de oliebestendigheid en smeringsvrije eigenschappen.

Heffen en transporteren: kraanrijmechanisme, liftaandrijfsysteem, geïntegreerde remschijf voor snel en veilig remmen.



Neem nu contact op

MLPK Pruimenbloesem Koppelingstekening





Pruimenbloesemkoppelingsparameters



MLPK Pruimenbloesem elastische koppeling met remschijf
Model	Normaal koppel	Remkoppel	Toegestane snelheid	Diameter van asgat	Lengte van asgat L1 L2 Y Z mm	L	S	L3	D1	D2	B	d3	R	C	D6XT	Elastisch model	Massa	Rotatietraagheid
	N.m	N.m	omw/min	d1 d2		mm									mm		kg	kg.m2
MLPK6	630	1800	3500	35,38	85	231	67	71	145	85	22	65	2	70	355x20	MT6-6	27	0.279
				40,42	112	291								100	400x20		35	0.452
				45,48,55										95	450x30		55	0.99
MLPK7	1120	2850	3250	45,48	112	291	67	71	170	110	28	80	2	95	400x30	MT7-b	54	0.66
				50,55											450x30		62	1.02
				60,63,65	142	351								125	500x30		71	1.51
MLPK8	1800	4950	3000	50,55	112	300	76	81	200	135	28	95	2.5	94	400x30	MT8-b	76	0.80
				60,63	142	360								124	450x30		84	1.16
				65,70											500x30		93	1.66
				71,75											560x30		150	2.48
MLPK9	2800	7740	2800	60,63	142	364	80	86	230	160	35	116	2.5	124	500x30	MT9-6	116	1.78
				65,70,71,75											560x30		128	2.61
				80,85,90.95	172	424								154	630x30		143	3.98
MLPK10	4500	11940	2600	70,71,75	142	379	95	101	262	180	40	140	2.5	124	500x30	MT10-6	139	2.12
				80,85	172	439								154	560x30		150	2.96
				90,95											630x30		168	4.33
				100,110	212	519								194	710x30		185	6.66
MLPK11	7100	17550	2250	80,85	172	455	111	117	300	200	40	150	3	154	800x30	MT11-6	189	4.70
				90,95											710x30		225	6.92
				100,110,120	212	535								194	80x30		250	10.5
MLPK12	11200	29100	2000	90,95	172	469	124	130	360	225	45	160	3	154	710x30	MT12-b	143	8.29
				100,110,120,125	212	548								194	800x30		311	13.55
				130,	252	628								234	900x30		374	20.57
MLPK13	12500	40050	1800	100,110,120,125	212	548	124	130	400	225	50	160	3	194	900x30	MT13-6	390	21.38
				130,140	252	628								234	1000x30		441	29.12
MLPK14	20000	42000	1500	110,120,125	212	548	124	130	460	260	50	180	4	194	1000x30	MT14-b	467	30.67
				130,140,150	252	628								229	1000x40		550	40.75
MLPK15	25000	50000	1200	120,125	212	559	135	141	500	300	60	215	5	194	1000x30	MT15-b	548.2	35.72
				130,140,150	252	639								234	1250x30		652.2	43.03
				160,170,180	302	739								279	1250x30		751.6	54.17
MLPK16	31500	63000	1000	130,140,150	252	639	135	141	550	340	70	250	5	234	1000x30	MT16-6	598.2	38.81
				160,170,180	302	739								284	1250x30		702.2	46.12
				190,200	352	839								329	1250x30		801.6	57.26



Onze producten











Voordelen



• Gelijktijdig schakelen en remmen: Zorgt tegelijkertijd voor een efficiënte koppeloverbrenging en nauwkeurige remcontrole, waardoor de systeemstabiliteit wordt verbeterd.

• Uitstekende trillingsdempingsprestaties: Het elastomeer absorbeert schokken en beschermt de motor en apparatuur tegen onmiddellijke belastingstoten.

• Compenseert verkeerde uitlijning bij installatie: Compenseert automatisch radiale, hoekige en axiale verkeerde uitlijning, waardoor de moeilijkheid bij het uitlijnen van apparatuur wordt verminderd.

• Eenvoudige structuur en eenvoudig onderhoud: geen smering vereist; het elastomeer kan snel worden vervangen, waardoor de onderhoudskosten laag zijn.

• Hoge operationele stabiliteit: laag geluidsniveau en minimale slijtage, aanpasbaar aan hoog-start-stop en hoge- snelheidswerking.

• Lange levensduur: materialen en processen van hoge{0}}kwaliteit garanderen een stabiele werking op de lange- termijn.



Kwaliteitscontrole en testen



Om de prestaties van de flexibele pruimenbloesemkoppeling te garanderen, hebben we een strikt kwaliteitsmanagementsysteem geïmplementeerd:

• Materiaalspectroscopie (MTC)

• Hardheidstesten (HRC / Shore)

• Dynamische evenwichtstest

• Concentriciteitstesten

• Dimensionale nauwkeurigheidstesten

De belangrijkste componenten ondergaan 100% fabriekstests. Elk product heeft eenunieke code, a twee-jaar garantieen is betrouwbaar, veilig en traceerbaar.



Aanpassingsopties



We kunnen het volgende aanpassen aan uw apparatuurvereisten:

• Niet-standaard asgatmaten

• Spiebaangrootte en toleranties

• Elastomeermateriaal/hardheid/kleur/temperatuurbestendigheid

• Oppervlaktebehandelingsmethoden

• Speciale materialen (zoals RVS 304/316, aluminiumlegering)

• Speciale versies voor toepassingen met een hoog koppel, corrosiebestendigheid of hoge- temperaturen

Massaproductie en OEM/ODM-diensten worden ondersteund.
